基于MC145026/MC145027的无线鼠标改造电路

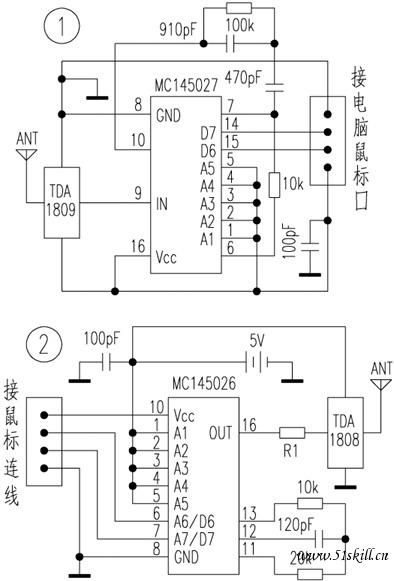

本文介绍一种将普通有线鼠标改装为无线鼠标的电路。该装置利用编解码电路MC145026/MC145027与射频发射/接收模块TDA1808/TDA1809相互配合，可在10～120 m范围内灵活操控鼠标，且改装时无须改动原有鼠标的外观与内部电路，使用习惯亦不受影响，适合电子爱好者自制。 一般情况下，鼠标与电脑间的连接线内部包含四根导线——电源正极、电源地、数据线1与数据线2（该装置最多可接受四路数据线输入，读者可根据具体鼠标灵活选用）。改装时将鼠标连线剪断，分别找出这四根导线，利用MC145026编码电路的数据传送端D6、D7接收鼠标数据线1、数据线2传来的数据，在芯片内部编码后经射频发射模块T…
